Гофротара: короба и лотки. Как называются и как складываются.
Типы коробов, лотков и шоу-боксов по каталогу FEFCO: правильные названия, развёртки, способ сборки — вручную или машиной — и реальные скорости формовки. Под выбор тары для палетирования и линий укладки.
Две системы: FEFCO и ГОСТ.
Международная — каталог FEFCO: четырёхзначный код, где первые две цифры это группа (тип), вторые две — конкретный вариант. Российская — ГОСТ, где тару описывают словами. В технике и в переписке с поставщиками удобнее код FEFCO: «0201» понимает любой завод без объяснений.
Листы и рулоны
Плоский картон, заготовка, прокладки.
Складные щелевые короба
Из одной заготовки, боковой шов — сюда входит RSC 0201.
Телескопические
Крышка и корпус, регулируемая высота.
Оберточные и лотки
Дно шарнирно со стенками, складные лотки.
Раздвижные
Корпус и обечайка-чехол.
Каркасные (Bliss)
Высокая прочность, сборка скобами/клеем.
Готово-склеенные
Раскрываются в один приём.
Внутренние элементы
Прокладки, перегородки, вкладыши.
Короба — развёртки.
Сплошная линия на развёртке — рез/высечка, пунктир — биговка, салатовым выделены клеевые швы и замки.

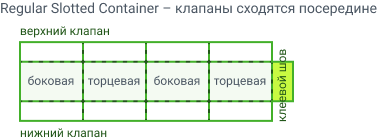

Короб RSC
Базовый четырёхклапанный короб, клапаны сходятся посередине. Самый ходовой формат для палетирования.

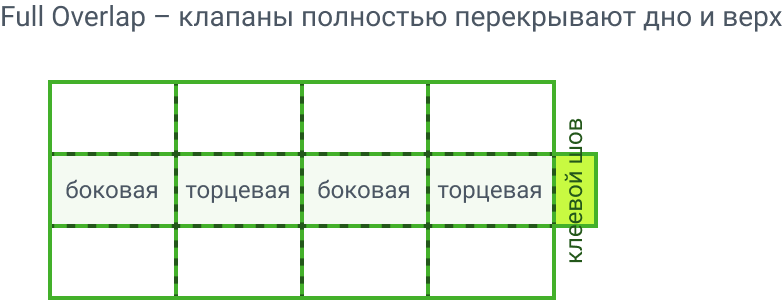

С полным перекрытием
Клапаны полностью перекрывают дно и верх. Под тяжёлые и хрупкие грузы.

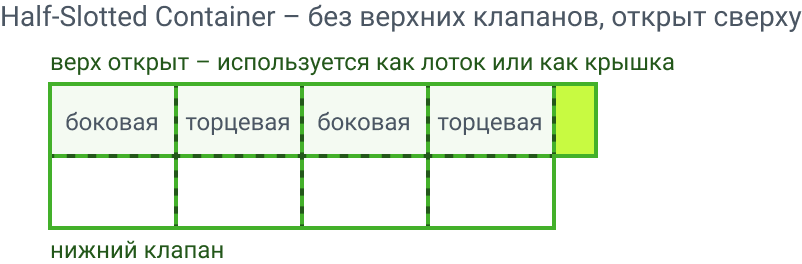

Полущелевой
Открыт сверху, без верхних клапанов. Как лоток или как крышка.

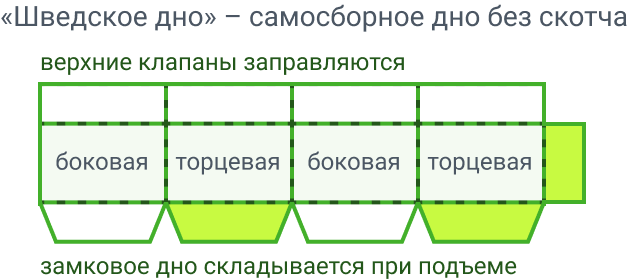

Высечной «шведское дно»
Самосборное замковое дно без скотча. Ускоряет ручную сборку.

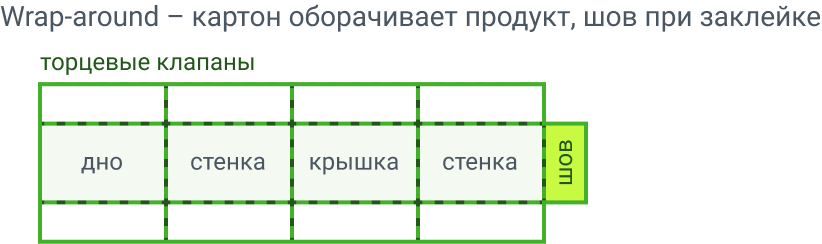

Оберточный
Картон оборачивает продукт, шов клеится на ходу. Под автоупаковку.

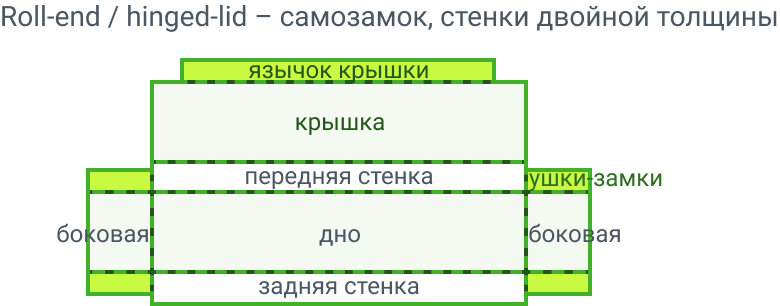

С навесной крышкой
Откидная крышка, стенки двойной толщины, самозамок. E-commerce и выкладка.
Лотки и тара для выкладки.

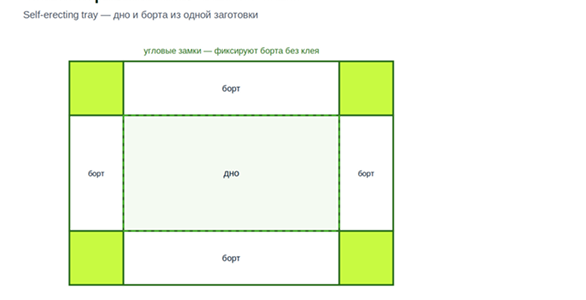

Самосборный лоток
Дно и борта из одной заготовки, угловые замки без клея. Фрукты, овощи, групповая упаковка.

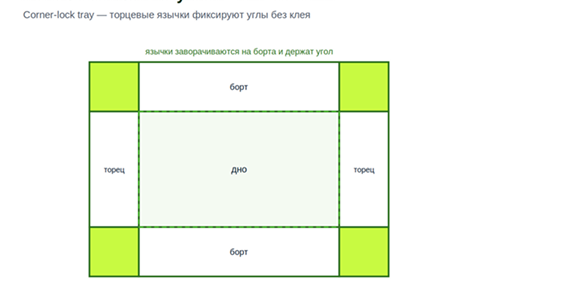

Лоток с замком по углам
Торцевые язычки фиксируют углы без клея, жёсткие углы, штабелируется.

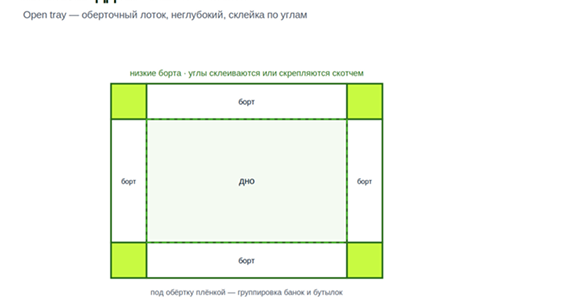

Лоток-поддон
Низкие борта, склейка по углам. Под обёртку плёнкой, банки и бутылки.

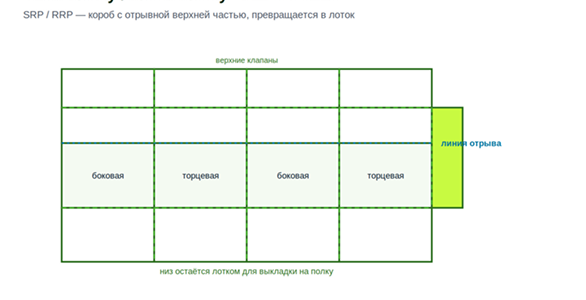

Shelf-Ready / RRP
Перфорация по периметру: верх отрывается, низ — лоток для полки.
Шоу-боксы и POS-тара.
Тара под выкладку штучного товара — снеки, нарезка, шоколад. Совмещает транспорт и роль дисплея. Требования ритейла: вскрытие без ножа, низкий перёд, место под бренд, штабелируемость.

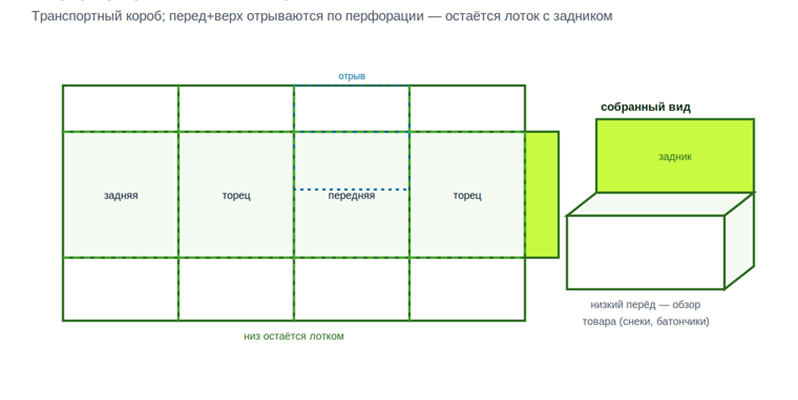

Перфорированный шоу-бокс
Едет как короб, на полке верх и перёд отрываются. Снеки, батончики.

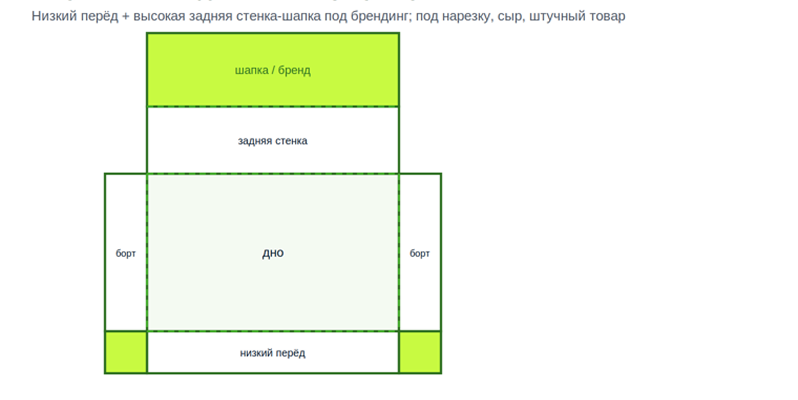

Шоу-лоток с задником
Низкий перёд для обзора, высокая шапка под бренд. Нарезка, сыр.

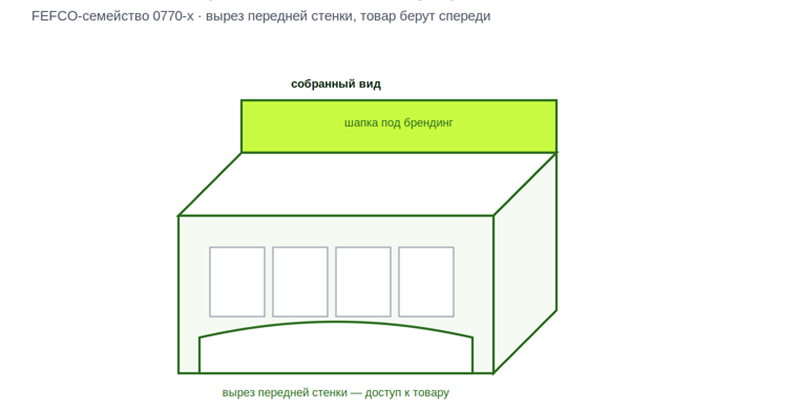

Настольный шоу-бокс
Вырез передней стенки, ряды штучного товара. Прикассовая зона.
Вручную или автоматом.
Какой тип каким способом собирают, на какой машине и с какой скоростью. Цифры — на один формовщик, по данным мировых производителей оборудования. Реальная скорость зависит от размера тары, марки картона и качества биговки.
| Тип тары | Сборка | Машина | Скорость |
|---|---|---|---|
| Короб RSC (0201) | Авто | Case erector | 10–75 шт/мин |
| С перекрытием (0202/0203) | Авто | Case erector + FOL | 10–50 шт/мин |
| Полущелевой (0200) | Авто | Case erector | 10–50 шт/мин |
| Высечной (0215) | Оба | Эректор с замком | 10–30 шт/мин |
| Оберточный (0406) | Авто | Wrap-around packer | 20–35 шт/мин |
| С крышкой (0427) | Оба | Die-cut эректор | 10–30 шт/мин |
| Телескоп (0300/0301) | Оба | Двухсекц. формовщик | 8–25 шт/мин |
| Самосборный лоток (0470) | Авто | Tray former | 8–40 шт/мин |
| Лоток с замком (0422) | Оба | Tray former / руки | 8–35 шт/мин |
| Лоток-поддон (0405) | Авто | Tray former | 8–40 шт/мин |
| Shelf-Ready (0216) | Авто | Эректор с перфоножом | 15–35 шт/мин |
| Поддон-бокс / Octabin | Вручную | Ручная сборка | до 3–5 шт/мин |
| Перфор. шоу-бокс (SRP) | Авто | Эректор/wrap + перфо | 15–35 шт/мин |
| Шоу-лоток с задником | Оба | Tray former / руки | 8–30 шт/мин |
| Настольный шоу-бокс | Вручную | Ручная сборка | до 5–10 шт/мин |
Как выбрать тару под автоматическую линию.
Автосборка короба и автоукладка продукта — два разных требования к таре. Короб должен стабильно формоваться на эректоре, а его геометрия — подходить под захват и укладку без заминов. Заложите это в конструкцию заранее: переделать тару под уже купленную линию дороже, чем наоборот.
Автоматическая сборка короба
- Клеевой шов (горячий клей) вместо скотча даёт самый высокий и стабильный темп эректора
- Стабильная глубина биговки короб встаёт строго в квадрат, нет «рыбьего хвоста» и заминов
- Профиль B или C, 3 слоя оптимум жёсткости и формуемости; E — для мелкой тары
- RSC 0201, wrap-around, die-cut лоток конструкции, заточенные под формовщик
- Допуски ±0,5 мм по раскрою иначе захваты эректора срывают заготовку
Автоматическая укладка продукта
- Полное раскрытие клапанов на 180° захват входит сверху без зацепов; FOL 0203 раскрывается хуже
- Внутренний размер с зазором 3–5 мм продукт ложится без распора стенок и заклинивания
- Открытый верх при загрузке (RSC, лоток) укладка сверху роботом или дельтой — без помех
- Жёсткие борта без «гуляющих» стенок короб держит форму, пока его наполняют
- Ровное дно без выпирающих замков банки и пакеты встают стабильно, без перекоса
Хорошо автоматизируется
- RSC 0201 — формовка и укладка
- Wrap-around 0406 — обёртка по продукту
- Самосборный лоток 0470 — формовщик лотков
- Shelf-Ready 0216 — на эректоре с перфоножом
Сложно или только вручную
- Поддон-бокс / Octabin — ручная сборка
- Настольный шоу-бокс 0770-x — сложная высечка
- Телескоп 0300 — крышка отдельным узлом
- Тара со скотчем по дну вместо клея — нестабильна
